Anleitung: Display Glas tauschen beim Sony Ericson Xperia ST25i mini

Details

Sony xperia ST25i Hier eine bebilderte Anleitung zum Glastausch bei einen Xperia U ST25i Micro von Sony Ericson. Dies ist unter anderen nötig, wenn das Glas vom Display gesprungen oder gesplittert ist. Ihr benötigt dazu einen Fön, ein Torxschraubendreher- satz und einen Gehäuseöffner, besondere Kenntnisse sind hier nicht erforderlich.

Bitte beachten Sie das dies eine selbst erstellte Anleitung ist und nur als Hilfestellung dient. Es Handelt sich hierbei um keine Original Anleitung des Geräteherstellers. Sie führen die in dieser Anleitung beschriebene Prozedur auf eigenes Risiko und unter Ausschluss jeglicher Garantie auf ichtigkeit und Vollständigkeit durch. Bitte beachten Sie eventuelle Garantie, Gewährleistungs oder andere Gesetzliche Bestimmungen ihres Landes.

Sony xperia ST25i
Sieht es so wie im oberen Bild aus muss das Glas ausgetauscht werden.

Xperia U ST25i Micro Reparatur
Öffnen Sie die Abdeckung für den Akku

Xperia U ST25i Micro Reparatur
Entnehmen Sie den Akku sowie die Speicher und Sim Karte

Xperia U ST25i Micro Reparatur

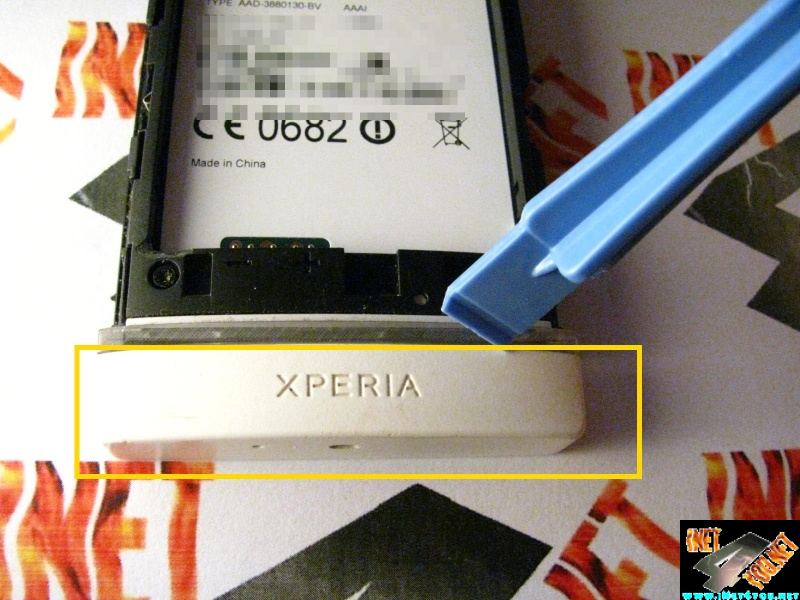

Klipsen Sie die untere Verblendung ab.

Xperia U ST25i Micro Reparatur
Entfernen Sie die im Bild markierten Schrauben mit einen Torx Schraubendreher

Xperia U ST25i Micro Reparatur mittel rahmen

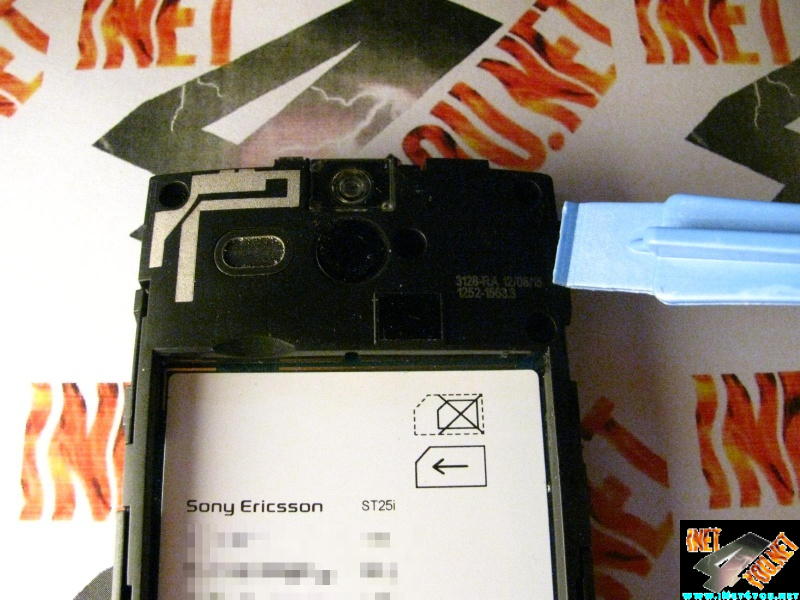

Entfernen Sie den Platienenrahmen mit Hilfe eines Gehäuseöffners. Der Rahmen ist einfach geklippst.

Xperia U ST25i Micro Reparatur rahmen abheben

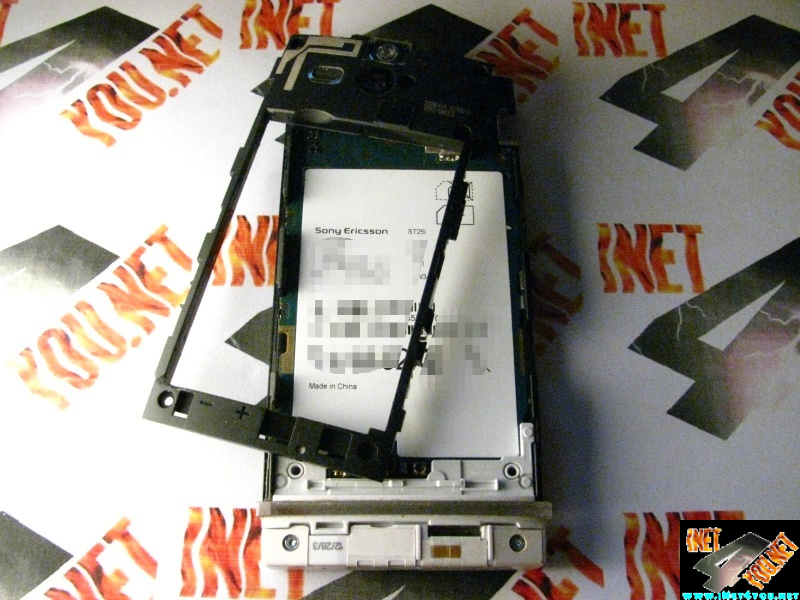

Den Rahmen langsam abheben und nach und nach ausklipsen

Xperia U ST25i Micro Reparatur rahmen ausgebaut

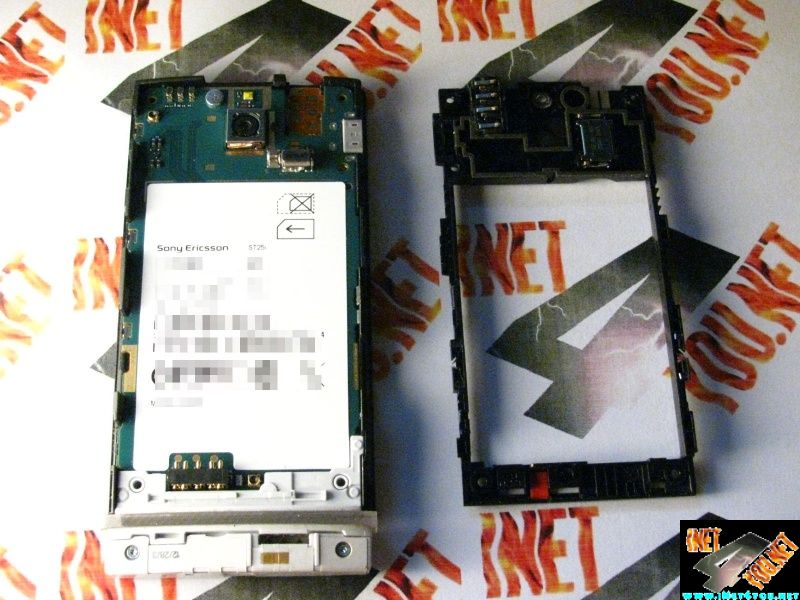

Der Rahmen ist weg nun muss die Platiene abgenommen werden. Gehen Sie dabei behutsam vor.

Xperia U ST25i Micro Reparatur Platiene

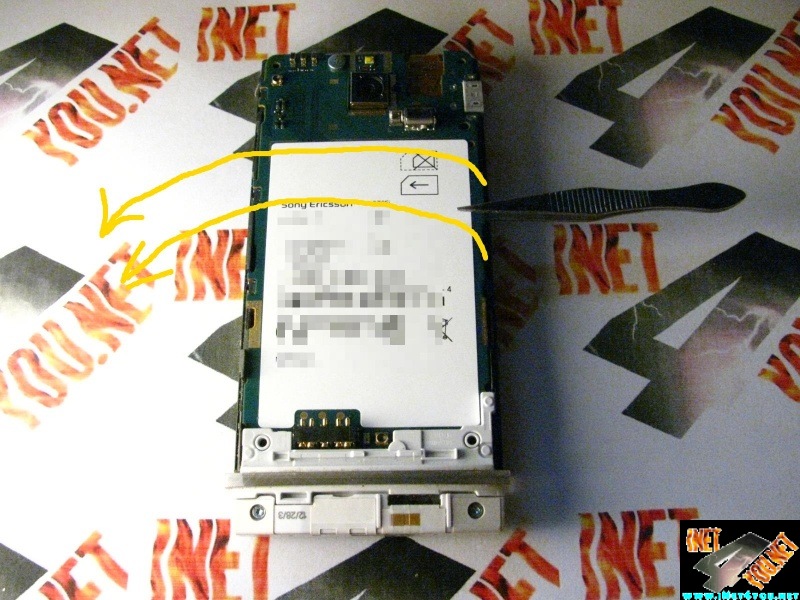

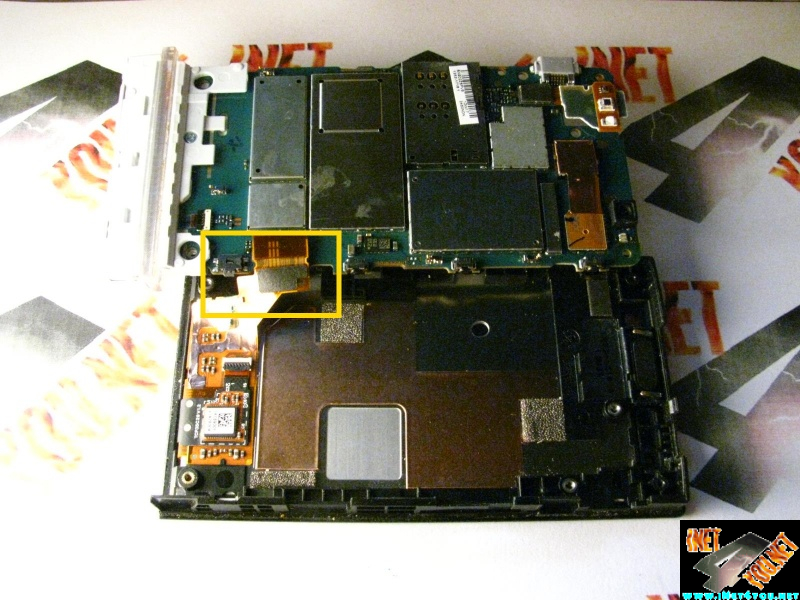

Klappen Sie die Platiene wie ein Buch vom restlichen Handy ab

Xperia U ST25i Micro Reparatur Platiene abheben

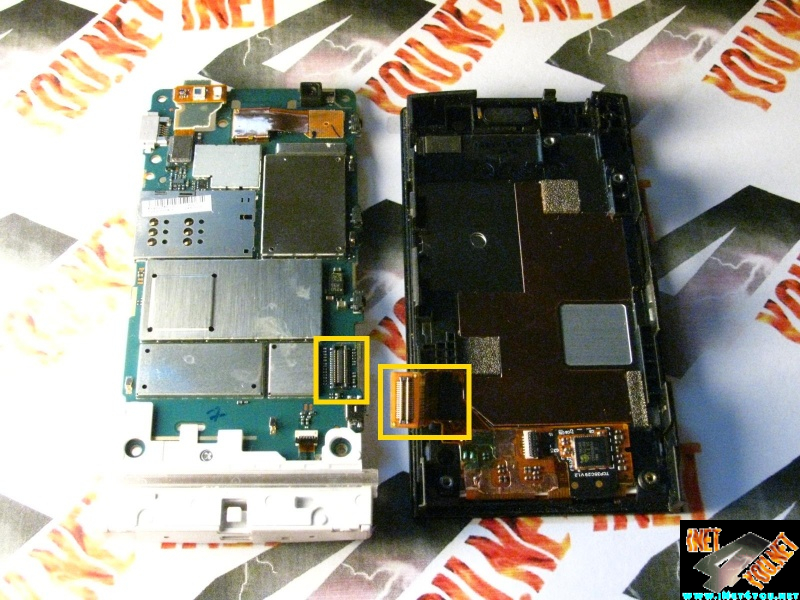

Entfernen Sie das Displaykabel von der Platiene

Xperia U ST25i Micro Reparatur TFT

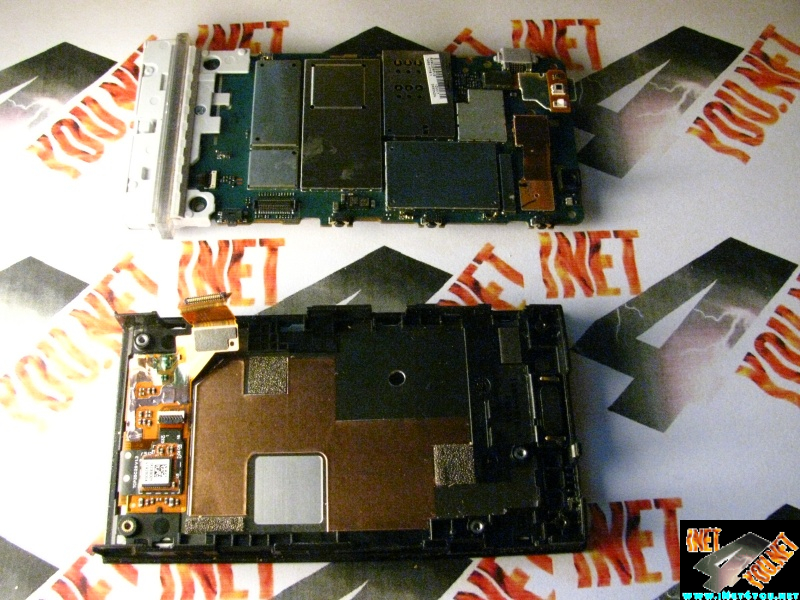

Display und Platiene sind nun getrennt

Xperia U ST25i Micro Reparatur Glas
Lösen Sie die Kabelverbindung für Display und Touchscreen vom Gehäuse

Sony xperia ST25i
Die Kabel wurden gelöst nun geht es mit den Touchscreen weiter

Xperia U ST25i Micro Reparatur touchscreen stecker trennen

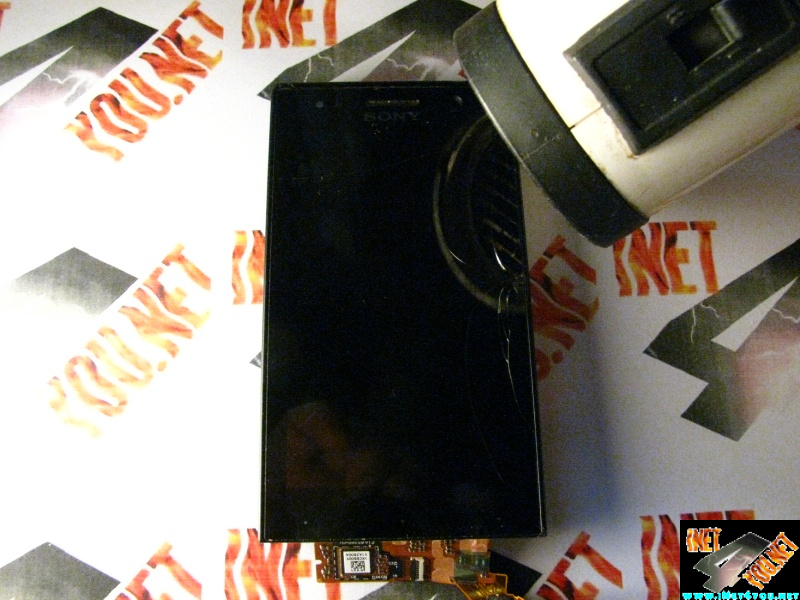

Der Touchscreen ist an Handy eingeklebt. Erwärmen Sie das Glas etwas mit einen Fön, das macht den Kleber weicher.

Xperia U ST25i Micro Reparatur Glas lösen

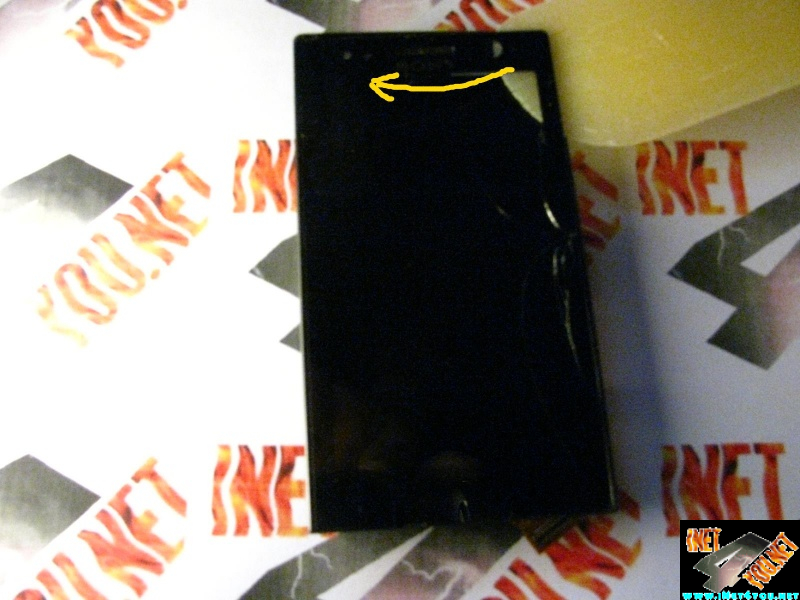

Ist der Kleber weich, heben Sie das Glas an einer der oberen Ecken ab. Verwenden Sie einen Schaber dazu da ein Saugnapf bei gerbrochenen Glas oft kein Unterdruck aufbauen kann.

Xperia U ST25i Micro Reparatur Glas trennen

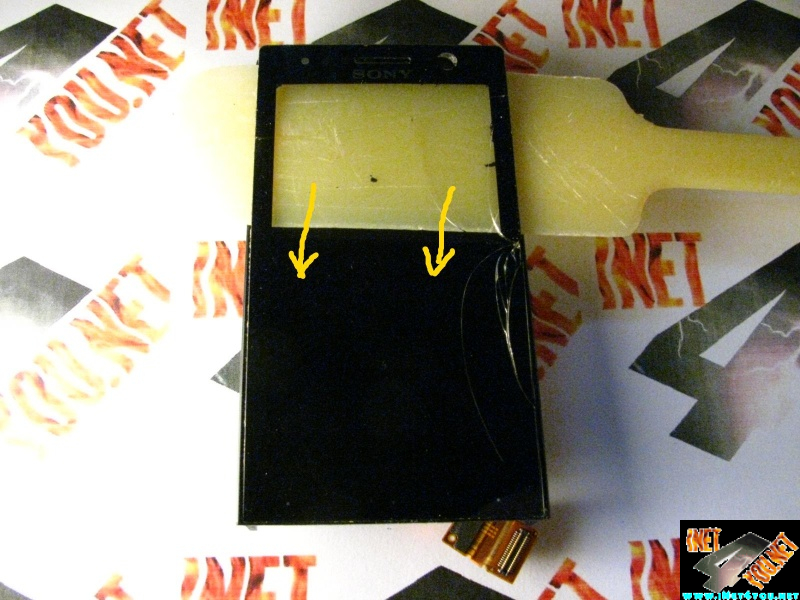

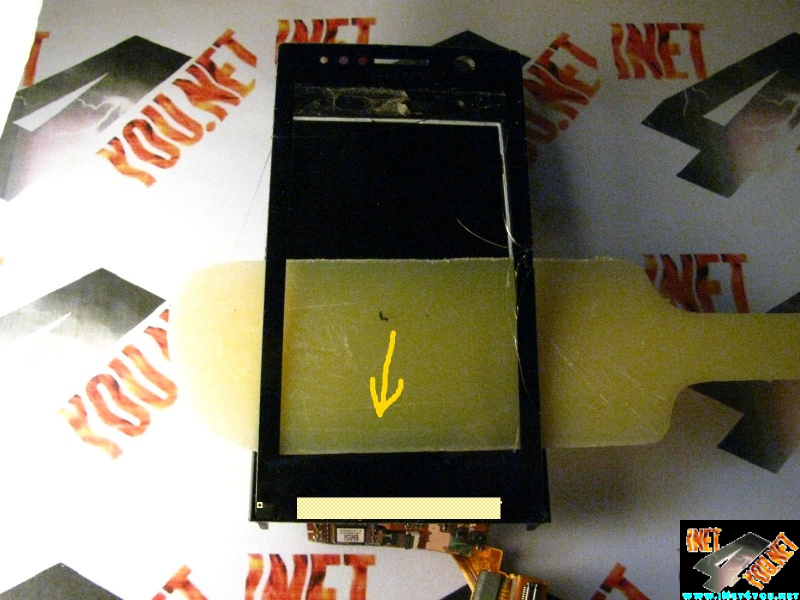

Arbeiten Sie sich langsam nach unten vor, geht es zu schwer können Sie es nochmal erwärmen.

Xperia U ST25i Micro Reparatur Glas abtrennen
Achten Sie bitte auf das Verbindungskabel am unteren ende.

Xperia U ST25i Micro Reparatur touchscreen abheben

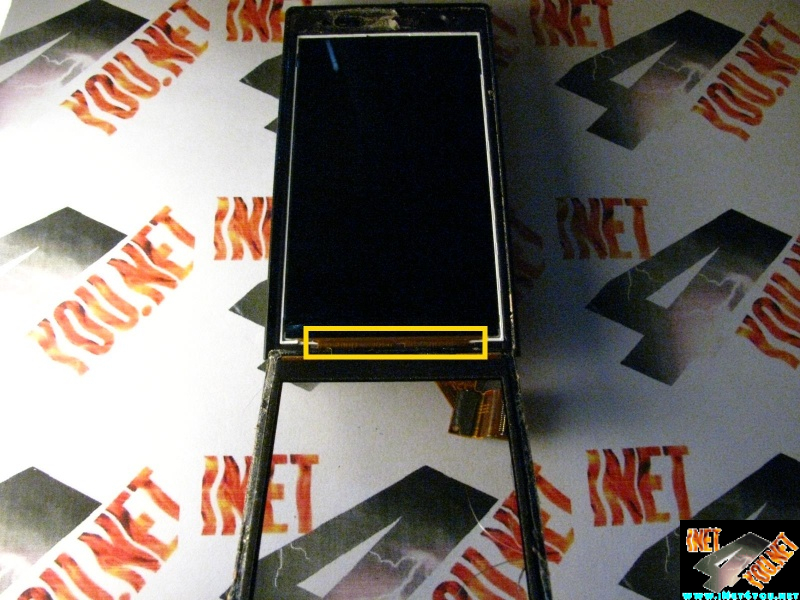

Hier sieht man gut das Flachbandkabel für Display und Touchscreen

Sony xperia ST25i

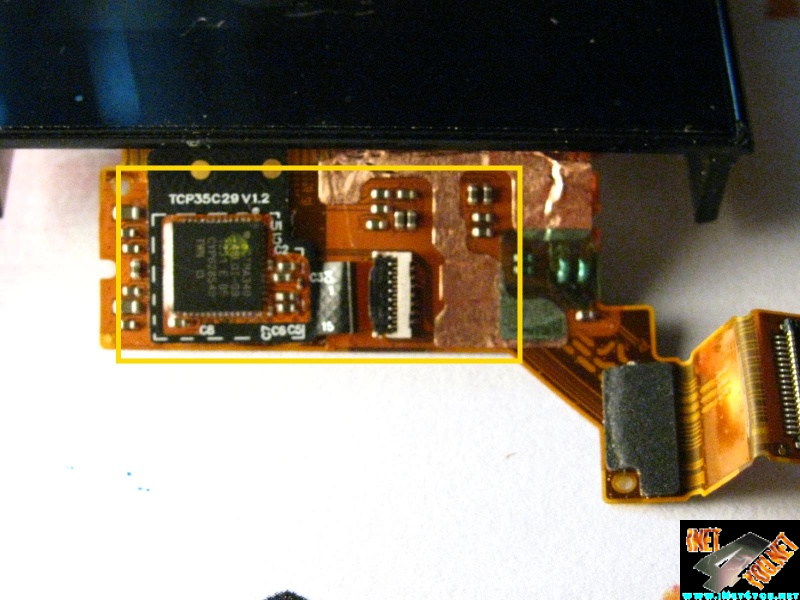

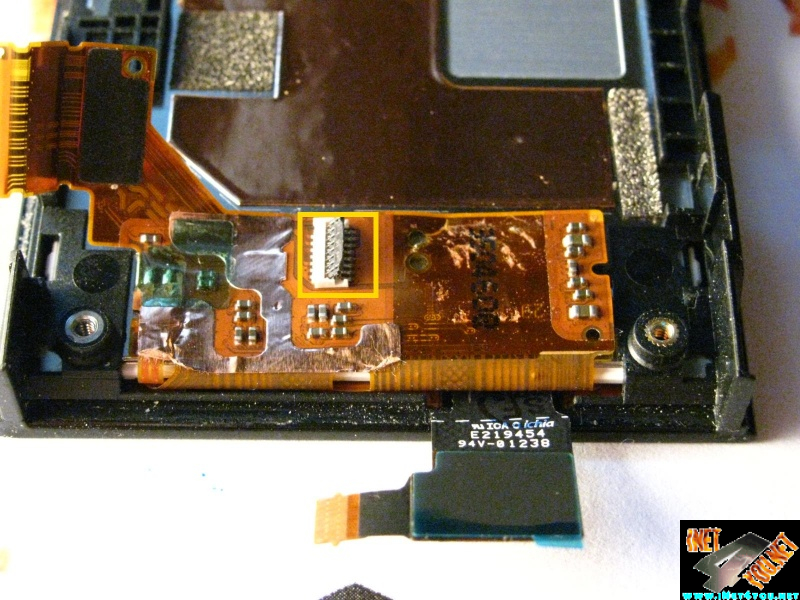

Öffnen Sie den Verbindungsstecker für den Touchscreen

Sony xperia ST25i
Trennen Sie bitte die Kabel für Display und Touchscreen sehr sehr vorsichtig auseinander. Fädeln Sie das Kabel langsam durch das Gehäuse und entnehmen Sie die abgelöste Glasscheibe

Sony xperia ST25i

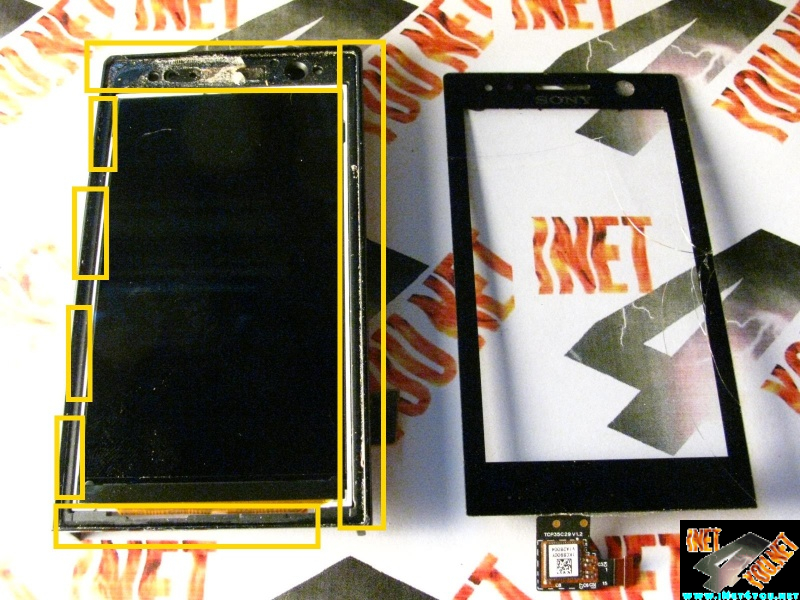

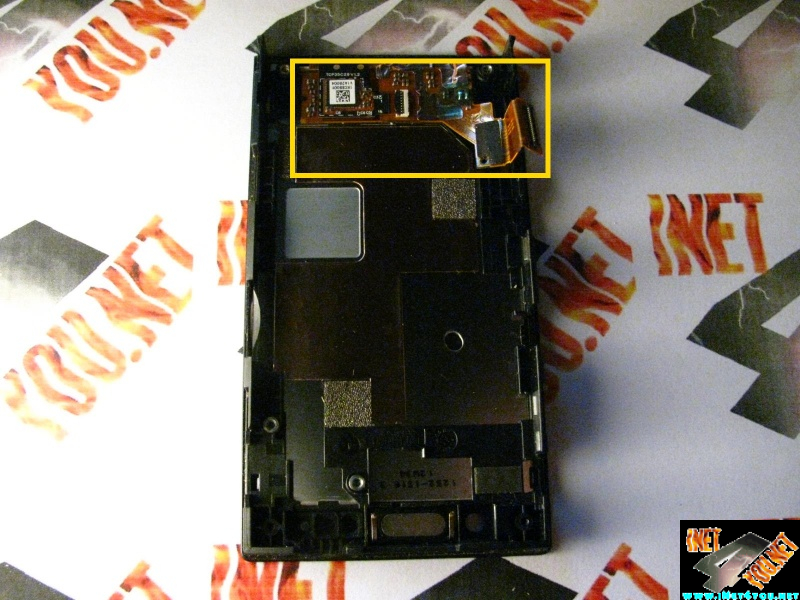

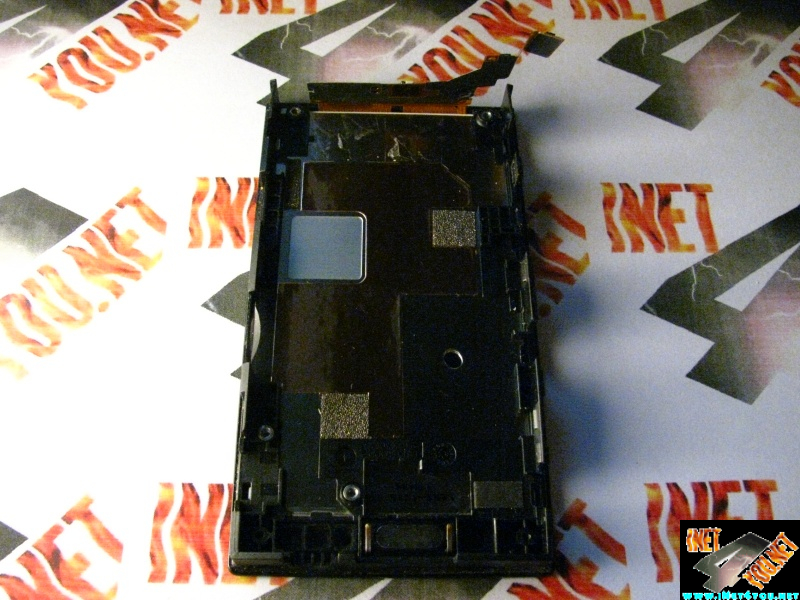

Am Handyrahmen ist noch jede Menge Kleber, dieser muss entfernt werden.

Sony xperia ST25i

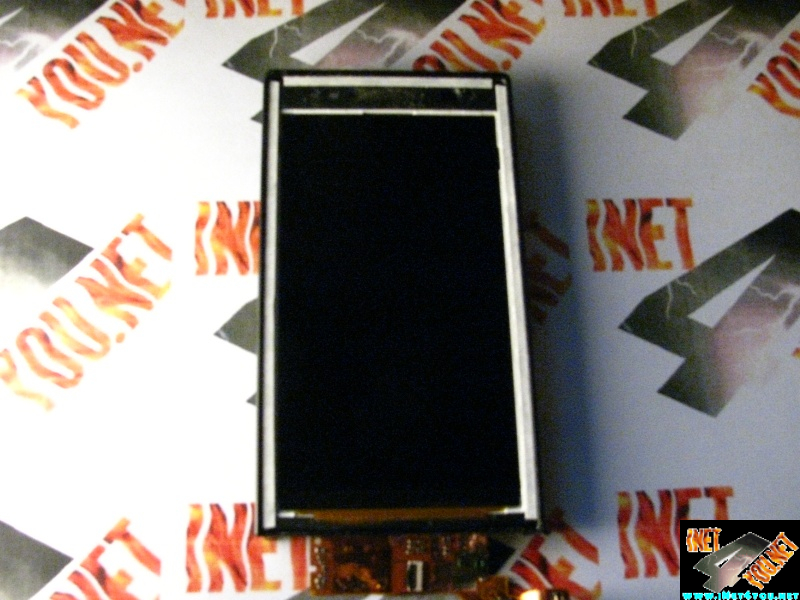

Ist der alte Kleber runter, kann das Gehäuse mit neuen Klebestreifen versehen werden. Fädeln Sie das Touchscreenkabel wieder ein und kleben Sie das neue Touchscreen Glas wieder ein.

Sony xperia ST25i

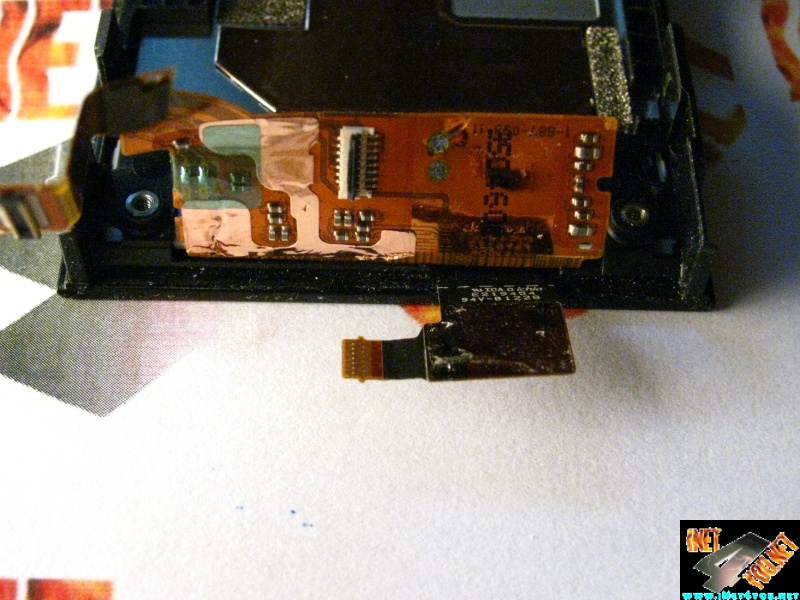

Öffnen Sie den Steckersockel und befestigen Sie daran das Kabel vom Touchscreen

Sony xperia ST25i
So sollte es nun aussehen.




Sony xperia ST25i
Bauen Sie das Handy nun Stück für Stück wieder zusammen. Verbinden Sie Display und Platieneneinheit

Sony xperia ST25i
Legen Sie die Platiene wieder auf und lassen diese einrasten

Sony xperia ST25i
Klipsen Sie den Platienen Rahmen wieder ein

Sony xperia ST25i
Drehen Sie die Schrauben wieder ein und befestigen Sie die Verblendung

Sony xperia ST25i

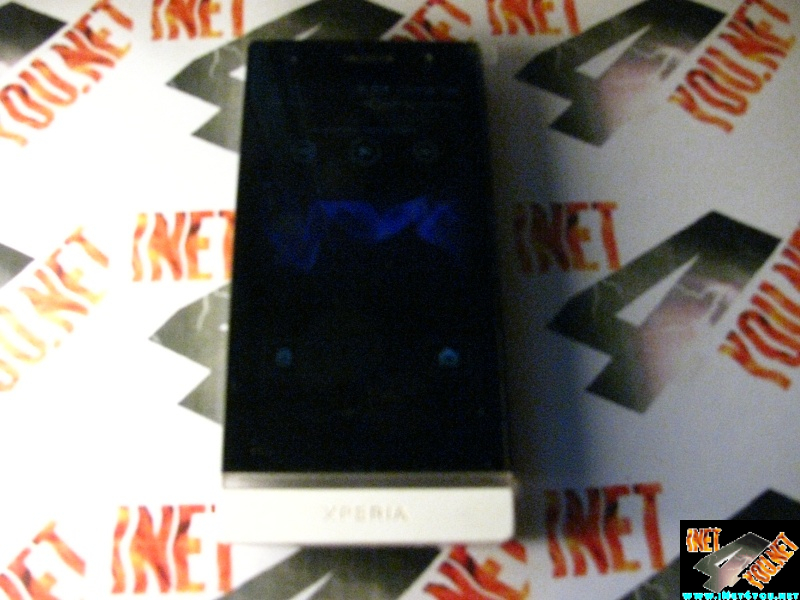

Legen Sie die Speicher und Sim Karte ein. Legen Sie den Akku ein und schließen Sie die Akkuabdeckung. Das Gerät kann nun wieder im vollen Umfang verwendet werden.


Bitte beachten Sie das dies eine selbst erstellte Anleitung ist und nur als Hilfestellung dient. Es Handelt sich hierbei um keine Original Anleitung des Geräteherstellers. Sie führen die in dieser Anleitung beschriebene Prozedur auf eigenes Risiko und unter Ausschluss jeglicher Garantie auf richtigkeit und Vollständigkeit durch. Bitte beachten Sie eventuelle Garantie, Gewährleistungs oder andere Gesetzliche Bestimmungen ihres Landes.

Danke
